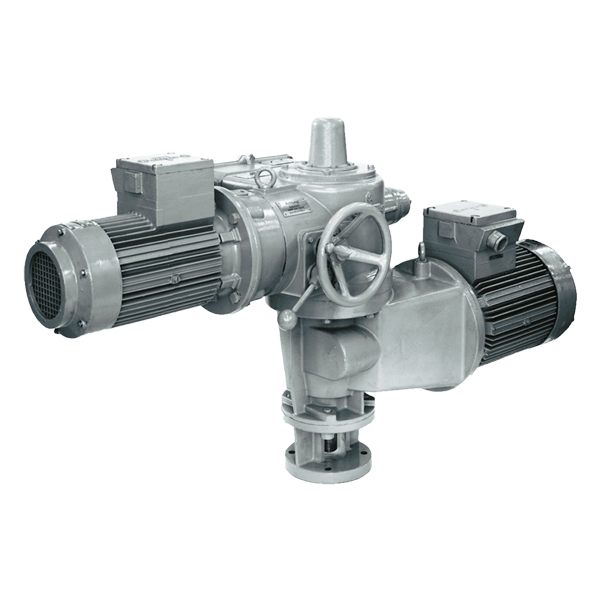

Série M76348 – Actionneurs à double moteur
750 – 3000 Nm
Les actionneurs à double moteur sont des actionneurs spéciaux qui assurent une fonction OUVERTURE-FERMETURE rapide en plus de leur fonction de modulation.
Le moteur de modulation, associé au réducteur, permet d’atteindre un temps de positionnement compatible avec la boucle de contrôle DCS.
La vitesse de positionnement obtenue avec le moteur grande vitesse est requise pour des raisons de sécurité dans certaines conditions de process.
Une fois la position de sécurité atteinte en grande vitesse, un dispositif de commutation approprié permet au moteur de régulation de reprendre la fonction de positionnement de l’actionneur dans la boucle de contrôle.
• Fonctionnement modulant : 5 ou 10 tr/min
• Mode grande vitesse : 20, 40 ou 80 tr/min
Description
Caractéristiques de conception :
• Avec moteur de commande et moteur grande vitesse
• Mode de fonctionnement selon DIN VDE 0530, Partie 1
• En fonctionnement de régulation : service intermittent
• S4/S5 – 10 % de cycle de service – 1200 c/h pour moteur de commande < 3 kW
• S4/S5 – 10 % de cycle de service – 600 c/h pour moteur de commande > 3 kW
• En fonctionnement grande vitesse : service de courte durée
• S2 – 5 min
• Volant manuel pour fonctionnement d’urgence (désaccouplé en fonctionnement normal)
• Bride de montage et arbre d’entraînement, type D selon DIN 3210 (extrémité d’arbre libre avec clavette)
• Auto-bloquant
Conditions de service :
• Plage de température : –20 à +60°C
• Indices de protection selon DIN EN 60529 :
• Carter de réducteur et dispositif de commutation/signalisation : IP65
• Moteurs : IP54
