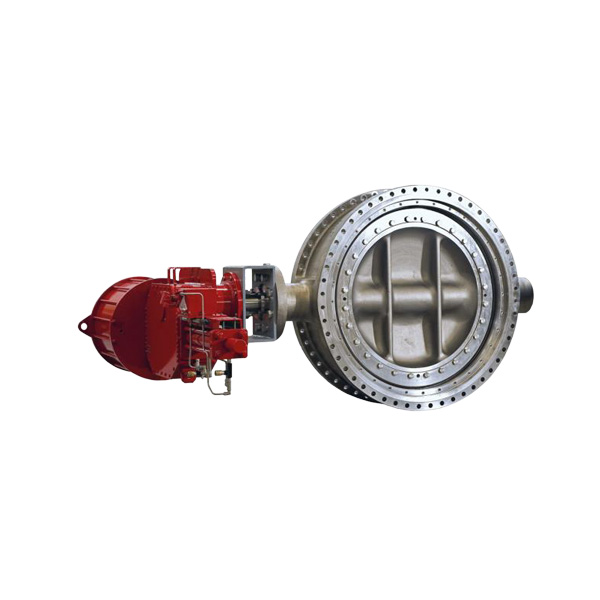

MV PAPILLON | IMI ORTON
MV PAPILLON | IMI ORTON
Description
Les clients du monde entier utilisent nos vannes de la série MV dans leurs applications en raison de leur combinaison unique de contrôle, de fiabilité et de compacité. Elles sont donc parfaitement adaptées aux applications critiques à haute pression, à fermeture étanche, à haute température ou cryogéniques, à l’étranglement et à l’isolation.
Caractéristiques clés
• Indicateur de position externe intégré sur l’arbre et le corps de la vanne.
• Indicateur de position externe intégré sur l’arbre et le corps du robinet.
• Large gamme de matériaux et de tailles.
• Conception à triple excentrique.
• Joint résilient métal-métal.
• Construction entièrement métallique.
• Fermeture étanche bidirectionnelle sans fuite.
• Fonctionnement sans frottement au quart de tour.
• Sécurité incendie et testé au feu.
• Dispositif anti-souffle externe
Spécifications techniques
| Matériel | WCB
CF8M, CF3M LCB, LCC, LC3, C5, C12 Duplex Superduplex Monel 254 SMO Acier allié WC6, WC9 Inconel Alliage 20 Bronze d’aluminium Titane |
| Gamme de production | ND 2″ – 160″ ANSI CI.50
ND 2″ – 160″ ANSI CI.300 ND 3″ – 80″ ANSI CI.600 ND 6″ – 48″ ANSI CI.900 ND 6″ – 48″ Corps ANSI dans ANSI CI.500 / ANSI CI.2500 avec garniture ANSI CI.900 |
| Limites de température | De -196°C (-320°F) à
+818°C (+1600°F) |
| Limites de pression | Du vide complet – jusqu’à +450 Bar |
| Normes | Conception : ANSI B16.34/ ASME VIII/ API 609
Face à face : API 609/ ISO 5752 Connexion à double bride : B16.5/ B16.47/ ASME VIII/ DIN/ ISO |
| Classification | ANSI CI.150 – 300 – 600 – 900 –
1500 – 2500 |
