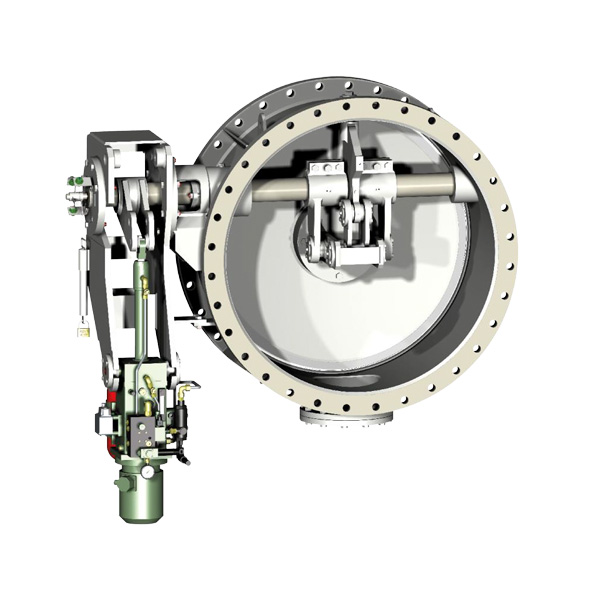

La vanne à trois leviers est une vanne d’arrêt pure pour les fluides gazeux, en particulier lorsqu’elle est utilisée à une fréquence de fonctionnement élevée. Les principaux domaines d’application sont ceux où les fluides gazeux doivent être isolés et où la vanne fonctionne sous des pressions différentielles assez faibles (jusqu’à environ 200 mbar), alors que la pression statique peut être plus élevée en position ouverte ou fermée. Il est utilisé dans l’industrie sidérurgique, les unités de séparation de l’air, les centrales électriques au gaz, l’industrie chimique et d’autres installations ayant des exigences d’arrêt similaires pour les fluides gazeux.

Caractéristiques clés

• Option arbre interne (Type 440). L’arbre de la vanne est situé à l’intérieur de la section transversale du tuyau. Cela entraîne une chute de pression plus élevée, mais en raison de la courte longueur des leviers, un couple relativement faible au niveau de l’arbre est requis. En raison de la petite section libre, nous ne recommandons pas l’installation sur de petits diamètres nominaux en dessous de DN 600 (24″).

• Option arbre externe (Type 450). L’arbre de la vanne est situé à l’extérieur de la section transversale du tuyau. Grâce aux leviers longs, les couples requis augmentent considérablement, tandis que la chute de pression diminue légèrement. Diamètres nominaux à partir de DN 200 (8″).

• Option d’actionnement 1 – Réducteur à vis sans fin avec roue manuelle/à chaîne ou actionneur électrique.

• Option d’actionnement 2 – Actionneurs hydrauliques / pneumatiques. Vérins ou actionneurs rotatifs, y compris fonction de sécurité (ressort ou contrepoids) si désiré.

• Option d’actionnement 3 – Actionneur électro-hydraulique. Système d’actionnement indépendant, y compris fonction de sécurité par accumulateur hydraulique sur demande.
