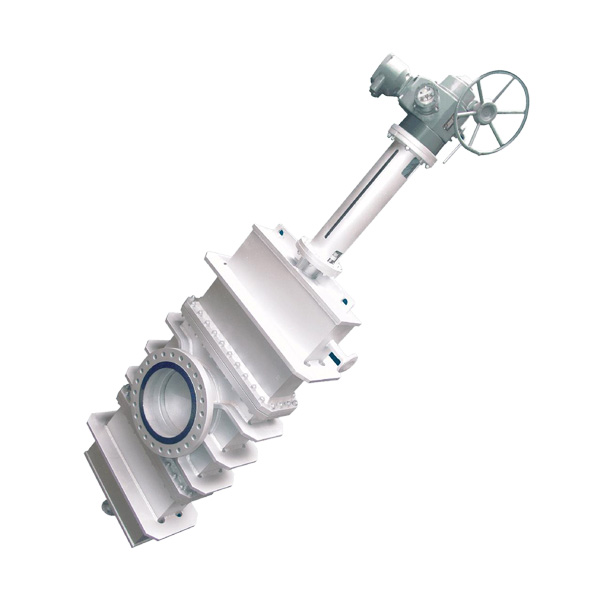

Le robinet-vanne à plaque plate RHEFLA® est conçu sur la base du principe de conduite aveugle. Une plaque d’obturation plane et parallèle coulisse entre deux bagues d’étanchéité précontraintes et, en position ouverte, garantit l’absence d’obstruction dans la canalisation et l’absence de résistance à l’écoulement du fluide. La vanne RHEFLA® est particulièrement utilisée pour les tâches d’étanchéité exigeantes et les fluides difficiles dans les industries chimique, pétrochimique et sidérurgique.

Caractéristiques clés

• Plages de pression jusqu’à 100 bar (ANSI 600) (RHEFLA® II).

• Plage de température jusqu’à 700 °C.

• Tout type d’actionneur disponible.

• Toute position d’installation possible.

• Conception à double blocage et purge.

• Bagues d’étanchéité entièrement recouvertes et protégées en position ouverte et fermée.

• Exécution spéciale et autres options concernant la conception, les matériaux, les actionneurs et les systèmes d’étanchéité sur demande.

• Le robinet-vanne RHEFLA® II est l’adaptation de la technologie RHEFLA® pour des plages de pression plus élevées, telles que PN 40 -PN 100 (ANSI 400 – 600).

• Conception à corps unique (prises fixes) avec cale et vis de pression pour le réglage de la précharge d’étanchéité.

• Etanchéité de chapeau BREDTSCHNEIDER auto-serrant pour des plages de pression supérieures à PN40 (provoquant une force d’étanchéité du chapeau qui augmente proportionnellement à la pression interne).
