Après des décennies de développement continu, les vannes de régulation de pression IMI Bopp & Reuther de la série Re 34 comptent parmi les vannes les plus robustes dans ce domaine. Ils sont connus pour leur comportement de commande fluide et leur long cycle de vie, même dans des conditions exigeantes. Avec ces vannes, la pression d’entrée est équilibrée par un système à piston éprouvé et testé, dans lequel les joints peuvent être remplacés rapidement et facilement. La pression de sortie est largement indépendante du débit et presque entièrement indépendante de la pression d’entrée. Grâce à leur rendement continu élevé, des dimensions plus petites sont souvent possibles, ce qui entraîne des économies dans le réseau de canalisations.

Caractéristiques clés

• Une basse pression constante est maintenue même en cas de débit élevé et de faible différence entre haute et basse pression.

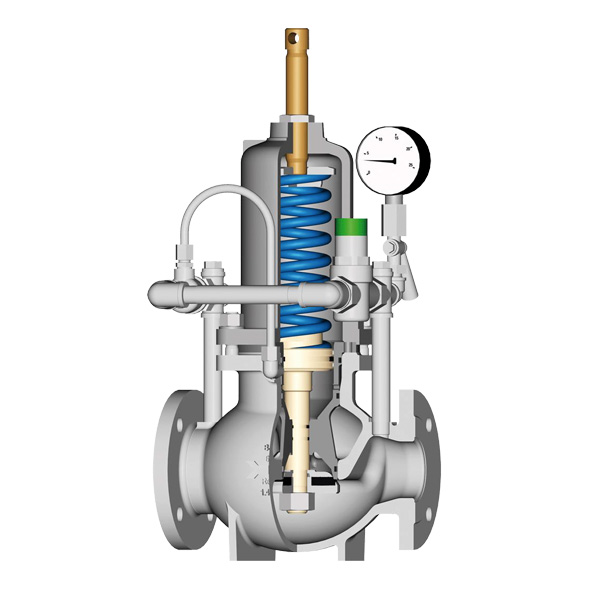

• Soupape principale avec cône d’étranglement, contre-pistons et ressort de chargement.

• L’insert de valve peut être retiré en tant que module complet.

• Peu d’espace est requis pour le retrait

• Tous les joints peuvent être remplacés sans retirer le boîtier du tuyau.

• Commande dans le tuyau de raccordement parallèle, composé de : buse Venturi, vanne de régulation, manomètre basse pression avec vanne manométrique.

• Disposition du tuyau de raccordement parallèle avec le sens d’écoulement vers la droite. (Sur demande : disposition à gauche).
