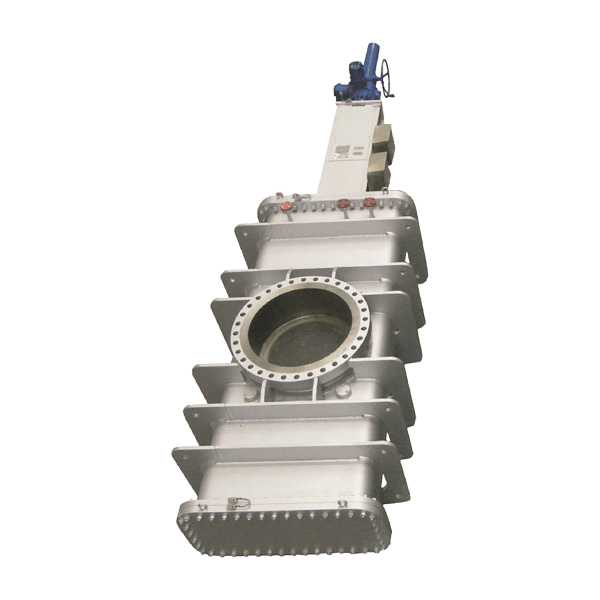

SOUPAPE DE DECHARGEMENT SUPERIEURE A COKEFACTION RETARDEE | IMI Z&J
SOUPAPE DE DECHARGEMENT SUPERIEURE A COKEFACTION RETARDEE | IMI Z&J
IMI Z&J est un fabricant réputé de vannes de grand diamètre depuis plus de 135 ans, avec des milliers d’installations à double disque dans le monde entier dans des applications sévères de raffinage et pétrochimiques telles que le craquage catalytique fluidisé (FCC), l’éthylène et depuis 2004 la cokéfaction retardée.
Fiche Technique
Description
Caractéristiques clés
- • Deux disques indépendants – distorsion thermique limitée, moins de vapeur et moins d’érosion.
- • Deux disques indépendants – véritable double bloc et performances de purge.
- • Force d’assise mécanique active pour une étanchéité élevée.
- • Sièges à revêtement dur résistant à la corrosion et à l’usure.
- • Support guidé entre deux plaques empêchant les fines de coke dans le corps de vanne.
- • Aucune eau de refroidissement requise.
- • Inspection facile du siège supérieur et du disque.
- • Pièces de rechange minimales.
- • Redondance des actionneurs à 100 %.
- • Options d’actionneur : électrique ou hydraulique.
Spécifications techniques
|
Dimensions |
L 7120 mm x L 1770 mm x H 1000 mm (face à face) L 280″ x L 70″ x H 40″ (face à face) |
|
Poids |
10350 kg I 22800 lbs |
|
Actionneur hydraulique |
Cylindre hydraulique à haut rendement Ø 140 mm / 5.5″ |
|
Alimentation électrique du HPU |
400 VAC / 50 Hz / 3 Ph, 5 kW / 7 HP |
|
Back-up |
Fonctionnement mécanique par volant |
